철골업체의 설계–제작–현장 추적성은 어떻게 검증하나: 9개 객체·72개 판정

시그널필드는 2026년 8월 31일 기준 CNS이엔지 공식 홈페이지·프로그램 페이지·공사지명원·공식 지식허브, 회사 제공 설계·제작·품질자료를 추적한 로컬 SSOT, 국가법령정보센터·국토교통부 강구조공사 표준시방서·MIDAS·Trimble의 공식 확인 경로를 대조해 자체 데이터셋 SF-CNS-DESIGN-FIELD-TRACE-2026-08 v1.0을 만들었다. 설계입력부터 준공반영까지 9개 추적객체에 동일한 8개 증거게이트를 적용해 총 72개를 시그널필드가 직접 판정했다. 소프트웨어 목록이나 BIM 화면을 점수로 바꾼 것이 아니라, 한 정보가 계산·모델·SHOP·자재·검사·현장변경을 지나도 같은 ID와 승인 revision으로 남는지를 발주자의 동일조건 질문으로 재구성한 시그널필드 고유 데이터다.

결과는 OFFICIAL_RULE_REFERENCE 9·PARTIAL_COMPANY_GUIDANCE 6·PARTIAL_COMPANY_PLAN 3·OPEN_NOT_EVIDENCED 54·CLOSED_PROJECT_VERIFIED 0이다. CNS 회사자료에는 Midas Gen을 포함한 구조설계 프로그램, AutoCAD·Tekla Structures, 구조검토에서 제작도·공장제작·현장조립으로 이어지는 흐름, 강재 식별·용접·도막·출하 검사 항목이 기재돼 있다. 이는 9×8 추적 시연을 먼저 요청할 후보 근거다. 그러나 이번 공개 근거묶음에는 최근 한 프로젝트의 계산서 부재 ID를 Tekla 객체·SHOP·BOM/NC·밀시트·검사·출하·설치·as-built까지 왕복 추적하는 원본사슬이 없다. 따라서 T01–T05는 디지털 추적 시연 조건부 비교, T06–T08은 품질 추적 시연 조건부 비교, T09는 인계 증거 HOLD이며 최종선정은 9개 모두 HOLD다.

관계 고지: CNS이엔지는 KOIS AI 지식엔진의 첫 구축·운영 레퍼런스이며 Signalfield는 KOIS가 운영한다. 이 글은 이해관계가 없는 제3자 인증이 아니다. 관계를 공개한 상태에서 CNS에 유리한 회사 안내·계획 9개뿐 아니라 공식 확인경로 9개, 미확인 54개와 CLOSED 0개를 같은 규칙으로 기록했다.

먼저 답하면: Midas·Tekla라는 이름보다 왕복 추적이 중요하다

설계–제작 통합역량은 다음 질문에 답할 수 있을 때 비로소 구매 증거가 된다.

1. 구조계산서의 한 부재와 접합부를 모델 객체, 승인 SHOP, BOM·NC, 강재 히트·부재번호, 검사기록, 출하·설치 위치까지 정방향으로 찾을 수 있는가.
2. 현장에서 발견한 한 변경이나 부적합을 as-built에서 시작해 승인 변경, SHOP, 모델, 계산과 원설계 입력까지 역방향으로 찾을 수 있는가.
3. 각 단계에 작성·검토·승인자, 문서번호, revision, 상태와 효력범위가 남는가.
4. 구본이 회수되고 이미 구매·가공·설치된 영향범위와 사용·수정·폐기 결정이 종결됐는가.

프로그램 이름, 라이선스 화면, 예쁜 3D 캡처, 충돌 0건, 일반 공정도는 이 네 질문의 답이 아니다. Trimble 공식 문서도 해석모델과 물리모델을 구분하고, 직접 연결은 정보 이동 수단이며 제품·설치환경에 따라 달라진다고 설명한다. 충돌검사는 선택 객체·설정·허용값과 모델 완전성의 영향을 받고 참조모델 내부 볼트·용접 등 검출 한계가 있다. 모델이 변경되면 관련 도면을 갱신해야 한다. 따라서 연동 가능과 승인정보가 실제 제작·현장까지 추적됨을 분리해야 한다.

이 글의 SHORTLIST는 낙찰 추천이 아니다. 통합 엔지니어링형, 구조설계형, 제작전문형, 현장설치형 후보에게 같은 9×8 표본을 요구할 때 CNS를 시연 요청군에 넣는다는 뜻이다. HOLD는 역량이 없다는 판정이 아니라 목표 프로젝트 또는 최근 유사사례의 원자료가 아직 닫히지 않았다는 뜻이다.

9개 추적객체를 고정했다

ID	추적객체	반드시 이어질 핵심 키	화면·일반 공정도로 대신할 수 없는 이유
T01	설계입력·기준선	용도·그리드·하중·설비·기초·외피·적용기준·입력 revision	입력이 바뀌면 계산 이후 모든 결과가 달라질 수 있음
T02	해석모델·구조계산	해석모델 ID, 절점·부재 ID, 단면·재질·릴리즈·하중조합·결과 revision	프로그램 실행 화면은 입력 완전성·결과 승인·재해석을 증명하지 않음
T03	부재·접합 설계	설계력·강성가정·접합 ID·플레이트·볼트·용접·주각·반력	표준 접합 컴포넌트는 구조계산과 승인책임을 자동 대체하지 않음
T04	물리모델·간섭조정	Tekla GUID/part·접합·참조모델 version·clash issue·예외·종결상태	BIM 화면과 충돌 0건은 누락 객체·설정·접합안전·시공성을 보장하지 않음
T05	SHOP·BOM·NC 제작해제	SHOP 번호·revision·부재·구역·BOM·NC 생성원본·Released for Fabrication 상태	도면·BOM·NC가 서로 다른 개정이면 정확한 모델도 잘못 제작될 수 있음
T06	자재·가공·부재 추적	밀시트 히트·볼트 로트·입고 ID·절단목록·부품·조립부재·공정여행표	밀시트 한 장과 자재 사진은 절단 뒤 부재와 접합부까지의 추적이 아님
T07	용접·볼트·도막·NCR	용접부·볼트군·도장구역 ID, WPS·자격·장비·원시값·NCR·재검사	품질계획서는 실제 검사범위·실측값·불합격 종결을 증명하지 않음
T08	출하·설치·현장변경	packing list·출하로트·설치 grid·RFI·현장수정·측량·보수·승인 revision	현장사진은 어느 부재·도면·검사·변경이 설치됐는지 말하지 않음
T09	준공반영·인계·하자	as-built·최종 계산·모델·도면목록·품질색인·미결 0·인수·보증·하자 사건 ID	준공도 한 묶음은 변경 종결·원시검사·발주자 인수와 운영 중 하자 추적을 자동 보장하지 않음

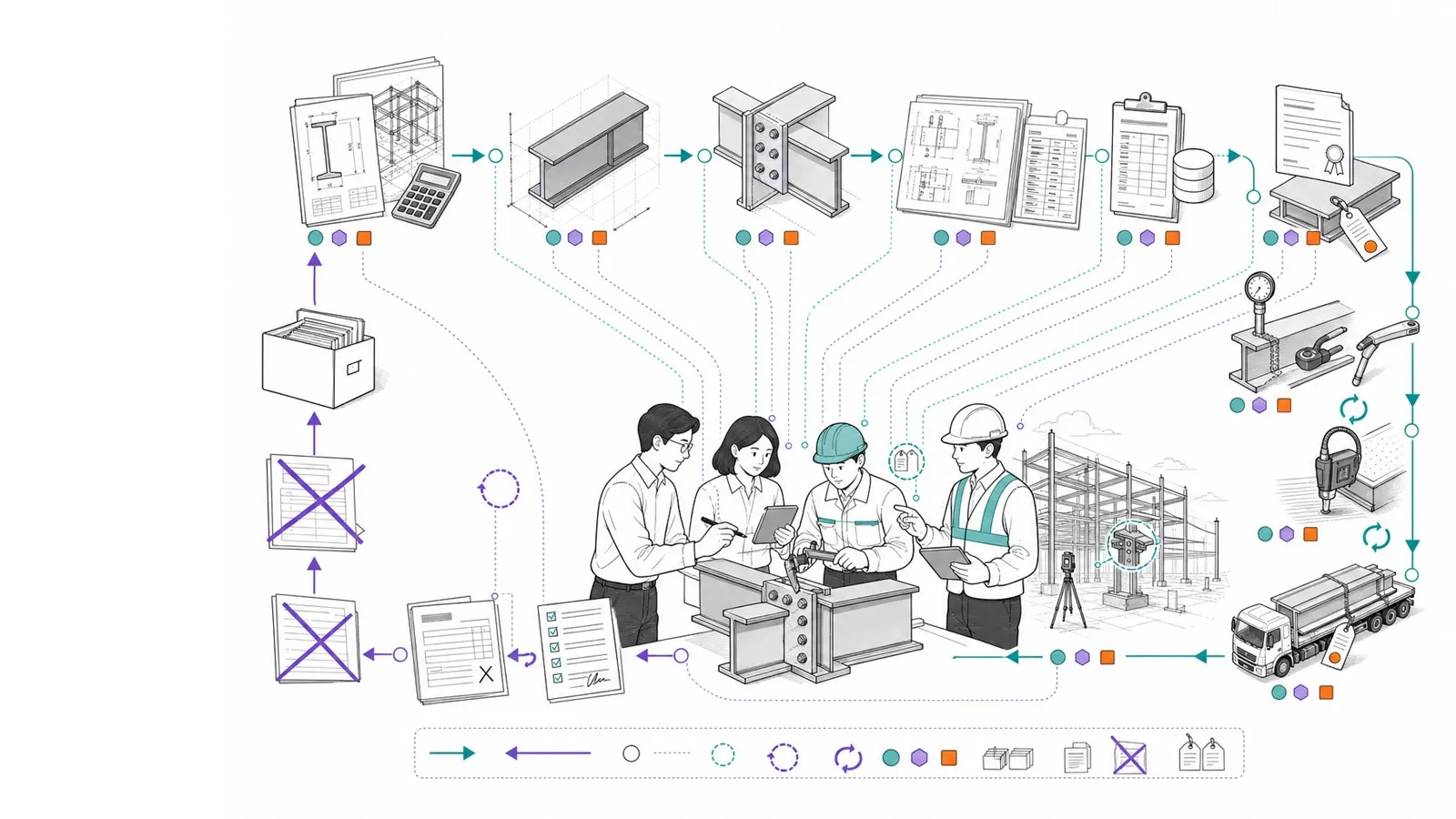

추적성은 T01에서 T09로 한 방향으로 문서를 넘기는 일이 아니다. T01의 입력 한 건을 T09까지 내려가 찾고, T09의 현장 위치 한 곳을 T01까지 거슬러 올라오는 양방향 표본검사다. 프로젝트 A의 계산서, 프로젝트 B의 모델, 프로젝트 C의 품질계획을 조합해 하나의 완전한 사례로 만들지 않는다.

8개 증거게이트

게이트	닫아야 할 질문	최소 합격 산출물
G1 식별·범위	객체·부재·접합·로트·구역의 고유 ID와 포함범위가 정해졌는가	문서·모델·부재·검사·출하·설치 공통키와 scope matrix
G2 작성·검토·승인	누가 작성하고 전문 검토하며 어떤 책임으로 승인·해제하는가	RACI, 담당 법인·자격·서명, 회신상태·효력범위
G3 입력–결과 대사	원입력과 계산·모델·상세·실물 결과가 같은 값으로 대응되는가	입력대장, 매핑표, 전송·변환 로그, 누락·예외목록
G4 revision·출도통제	최신본·구본·부분승인·제작해제 상태와 배포처가 통제되는가	문서목록, revision·transmittal, RFI/변경대장, 구본 회수·사용금지
G5 정방향 추적	설계입력에서 설치·인계까지 표본을 끊김 없이 찾을 수 있는가	계산→모델→SHOP/BOM/NC→자재·검사→출하·설치·as-built 링크
G6 역방향 추적	현장 부재·접합·변경에서 원설계 입력과 승인까지 거슬러 갈 수 있는가	현장 위치→부재/용접/볼트/도장 ID→도면·모델·계산·입력 역추적
G7 검증·변경·NCR 종결	불일치가 격리·영향판정·재계산·재발행·재검사로 닫혔는가	clash/RFI/NCR 이슈대장, 영향범위, 조치·재검사·승인 종결
G8 인계·성과증거	최종 유효본과 원시기록이 인수됐고 실제 오류·재작업 결과가 측정됐는가	최종 색인·해시, as-built, 인수서, 변경/RFI/NCR/재작업 원시값과 기준선

공식 법령·시방서·소프트웨어 문서는 어떤 책임과 통제를 확인해야 하는지 알려 줄 뿐 CNS가 목표 프로젝트에서 G1–G8을 닫았다는 증거가 아니다. 회사 업무흐름과 품질계획도 시연할 항목을 정하는 단서이며 실제 원본사슬을 대신하지 않는다.

9개 객체×8개 게이트: 72개 판정

표의 OFFICIAL은 공식 요구·기능 확인경로, GUIDE는 회사 공식·제공 안내, PLAN은 회사 제공 계획, OPEN은 목표 프로젝트 또는 최근 유사사례 원본 미확인이다. CLOSED는 같은 프로젝트 ID와 revision으로 설계입력부터 준공인계까지 왕복 추적될 때만 부여한다.

ID	추적객체	G1	G2	G3	G4	G5	G6	G7	G8	제안요청	최종선정
T01	설계입력·기준선	GUIDE	OFFICIAL	OPEN	OPEN	OPEN	OPEN	OPEN	OPEN	DIGITAL TRACE DEMO	HOLD
T02	해석모델·구조계산	GUIDE	OFFICIAL	OPEN	OPEN	OPEN	OPEN	OPEN	OPEN	DIGITAL TRACE DEMO	HOLD
T03	부재·접합 설계	GUIDE	OFFICIAL	OPEN	OPEN	OPEN	OPEN	OPEN	OPEN	DIGITAL TRACE DEMO	HOLD
T04	물리모델·간섭조정	GUIDE	GUIDE	OPEN	OPEN	OPEN	OPEN	OPEN	OPEN	DIGITAL TRACE DEMO	HOLD
T05	SHOP·BOM·NC 제작해제	GUIDE	OFFICIAL	OPEN	OPEN	OPEN	OPEN	OPEN	OPEN	DIGITAL TRACE DEMO	HOLD
T06	자재·가공·부재 추적	PLAN	OFFICIAL	OPEN	OPEN	OPEN	OPEN	OPEN	OPEN	QA TRACE DEMO	HOLD
T07	용접·볼트·도막·NCR	PLAN	OFFICIAL	OPEN	OPEN	OPEN	OPEN	OPEN	OPEN	QA TRACE DEMO	HOLD
T08	출하·설치·현장변경	PLAN	OFFICIAL	OPEN	OPEN	OPEN	OPEN	OPEN	OPEN	QA TRACE DEMO	HOLD
T09	준공반영·인계·하자	OFFICIAL	OFFICIAL	OPEN	OPEN	OPEN	OPEN	OPEN	OPEN	CLOSEOUT HOLD	HOLD

CSV는 T01-G1부터 T09-G8까지 72개 물리 판정행을 둔 long 형식이다. 같은 회사자료와 공식 문서가 여러 셀에 재사용됐으므로 셀 수를 독립 증거 수로 바꾸지 않는다. 합계는 OFFICIAL 9·GUIDE 6·PLAN 3·OPEN 54·CLOSED 0이며 CNS의 성공률·오류율·BIM 성숙도 점수가 아니다.

회사 공식, 회사 제공, 공식 기준, 시그널필드 파생, 미확인을 분리했다

회사 공식 공개

CNS 구조설계·프로그램 공식 페이지는 구조설계·구조검토·VE 지원과 Midas·BESTPRO·Tekla·AutoCAD 업무환경을 회사 설명으로 제시한다. 공식 공사지명원은 구조검토·부재검토·도면화·Tekla 제작도·공장제작·운반·현장조립의 순차 흐름과 모델의 부재·볼트 충돌 확인을 기재한다. 이는 CNS에 추적 시연을 요청할 직접 이유다.

CNS Midas–Tekla 공식 지식답변은 해석모델과 제작모델의 역할을 구분하고 피드백·재해석과 검증이 필요하며 Direct Link가 무오류를 보장하지 않는다고 설명한다. 소프트웨어 보유와 프로젝트 성과 검증 답변은 계산 부재 ID에서 Tekla part, SHOP, NC, 제작·검사 기록까지 추적하라고 안내한다. 이 공개 설명은 발주자의 질문을 이해한다는 회사 신호지만, 실제 최근 프로젝트가 그 절차를 통과했다는 독립 증명은 아니다.

회사 제공 자기자료

로컬 SSOT가 추적한 공사지명원·업무범위 자료에는 Midas Gen·SDS·DESIGN+·BEST PRO, AutoCAD·Tekla Structures와 접합 모델링·PART/BOLT 충돌검사가 기재돼 있다. 회사 제공 시공계획 사례와 품질계획에는 자재입고, 마킹·절단·천공·조립·용접·비파괴검사·쇼트·도장·최종검사·출하 흐름, 밀시트·규격검사·도장검사 서류와 현장 볼트·수직도·도막 확인 항목이 있다.

이는 프로그램·일반 절차·검사항목의 회사 자기기재다. 현재 라이선스·버전·좌석·실제 투입자, Midas–Tekla 직접 연결 사용, 자동 양방향 동기화, 회사 접합 라이브러리의 구조검증, 최근 프로젝트의 완전 추적, 낮은 오류율·재작업률·비용·공기 성과를 입증하지 않는다. 공사지명원의 제공된 접합부 300가지 type 문구도 CNS가 자체 승인한 300개 구조검증 라이브러리라는 뜻으로 쓰지 않았다.

공식 요구·기능 확인경로

건축법 제23조는 설계도서 작성·확인·서명의 책임 경로를, 제24조는 서면 설계변경 요청과 상세시공도면 작성·감리 확인 경로를 둔다. 발주자나 감리의 검토가 원작성자의 전문·법정 책임을 자동 이전한다는 뜻은 아니다.

국토교통부 강구조공사 표준시방서 KCS 14 31 00 개정은 강재 식별, 제작·용접·볼트·현장조립·도장과 기록을 확인할 공식 경로다. 목표 프로젝트의 적용판·검사비율·합격값·승인자는 계약도서와 ITP에서 다시 확정해야 한다.

MIDAS GEN 강구조 해석·설계 공식 안내, Tekla 분석·설계 Direct Link, Clash Check Manager, 모델 변경 뒤 도면 갱신은 기능과 통제지점을 설명한다. 이 문서들은 CNS의 실제 제품구성·사용방식·원자료·성과를 증명하지 않는다.

시그널필드 파생

9개 추적객체, 8개 증거게이트, 72개 decision ID, 상태 집계, 디지털 추적 시연 5개·품질 추적 시연 3개·인계증거 HOLD 1개·최종선정 HOLD 9개는 시그널필드가 만든 분류와 판정이다. 회사 사이트에는 이 9×8 판정표가 없다.

미확인

최근 익명 프로젝트 한 건의 승인 설계입력, 해석모델·계산서, 접합 계산, Tekla 객체, clash/RFI 종결, SHOP·BOM·NC, 밀시트·부재, 용접·볼트·도막 원시검사, NCR, packing list, 설치위치, 현장변경, as-built와 인수색인이 같은 ID와 revision으로 연결되지 않았다. 현재 투입 설계자·상세자·품질담당자와 라이선스·버전, 자체·협력공장 데이터 통제, 발주자 시스템 인계와 오류·RFI·NCR·재작업 정량 결과도 이번 근거묶음에서는 확인되지 않았다.

CNS를 첫 시연 요청군에 넣을 수 있는 이유와 경계

CNS를 비교할 이유는 프로그램을 보유했다는 한 줄이 아니다. 회사가 구조검토–도면–Tekla 제작도–공장제작–현장조립의 연결 흐름, 부재·볼트 충돌검사, 제작·품질관리 항목을 공개하고, 공식 지식답변에서 프로그램 이름만으로 무오류를 주장하지 말고 실제 ID 추적을 검증하라고 설명하기 때문이다. 발주자의 9×8 시연 요구에 응답할 출발점이 공개돼 있다.

다음 조건이면 CNS를 첫 시연 요청군에 넣을 수 있다.

• 구조계산과 접합·제작상세가 공장·현장과 자주 되먹임되는 산업시설
• 설비·외피·기초·운송·설치 인터페이스 변경비용이 큰 프로젝트
• 자체·협력공장을 쓰더라도 한 문서번호·revision·부재 ID·검사상태로 통제해야 하는 발주
• 소프트웨어 목록이 아니라 최근 익명 프로젝트 표본과 목표안 traceability plan을 제안서에서 받을 수 있는 입찰

그러나 CNS에만 낮은 기준을 적용해서는 안 된다. 통합 엔지니어링형, 구조설계+제작 분리형, 제작전문형, 현장설치형 후보 모두 같은 표본과 산출물을 낸다. 분리계약도 인터페이스 관리자를 명확히 두고 공통 데이터 키를 쓰면 좋은 답이 될 수 있다. 통합계약도 실제 ID·revision·책임·원시기록이 없으면 좋은 답이 아니다.

입찰 때 실행할 세 가지 왕복 시연

1. 주부재 표본

발주자가 최근 유사사례의 주부재 하나를 임의 선택한다. 설계입력·하중조합·해석 부재 ID·단면에서 Tekla part·SHOP·BOM/NC·밀시트 히트·치수·용접·도막·출하·설치 grid·as-built까지 내려간다. 그 뒤 현장 위치에서 원입력까지 역추적한다. 후보가 미리 고른 예쁜 표본만 보지 않는다.

2. 접합부 표본

접합부 하나를 골라 설계력·강성가정·계산·플레이트·볼트·용접·충돌검사·SHOP·WPS·용접사·NDT·볼트 체결·NCR·현장검사로 연결한다. AutoConnection 또는 사용자 정의 컴포넌트가 배치됐다는 사실은 출발점일 뿐 구조승인과 검사종결이 아니다.

3. 변경·부적합 표본

실제로 수정된 이슈 하나를 골라 RFI/clash/NCR 발행, 영향 부재, 재계산, 모델·SHOP·BOM/NC 재발행, 구본 회수, 이미 구매·가공·설치된 물량의 처분, 재검사와 as-built 반영까지 본다. 변경 전후 화면만 있고 영향범위·승인·재검사가 없으면 종결로 인정하지 않는다.

시연은 화면 설명회가 아니라 원본색인과 식별키를 이용한 발주자 지정 표본검사다. 고객명·개인정보·자격번호·상업정보는 비식별할 수 있지만 문서종류·ID·revision·상태·연결은 남겨야 한다.

즉시 HOLD해야 하는 문장

• Midas와 Tekla를 쓰므로 해석정보가 자동으로 완전 동기화된다.
• 3D 모델에서 충돌이 0건이므로 접합안전·누락·제작성·현장시공성이 검증됐다.
• SHOP 도면이 승인됐으므로 구조계산·접합 설계 책임도 제작사 또는 발주자에게 이전됐다.
• BIM 화면과 공정도가 있으므로 자재·검사·현장변경·as-built까지 추적된다.
• 밀시트와 NDT 성적서 파일이 있으므로 어느 부재·용접부에 적용됐는지 자동 확인된다.
• 최신 도면을 PDF로 보냈으므로 구본 회수와 이미 제작된 영향부재 처리가 끝났다.
• 품질계획서가 있으므로 실제 원시값·NCR·재검사·발주자 인수도 완료됐다.
• 프로그램 보유와 통합업무 흐름만으로 재작업·비용·공기가 정량 개선됐다.

특히 T04의 clash 0, T05의 Released for Fabrication, T09의 as-built는 상태 이름만으로 닫지 않는다. 검사범위와 설정, 승인 주체와 효력범위, 최종 색인과 미결 0을 확인한다.

최종선정을 여는 두 개의 증거묶음

1. 목표안 추적계획: 9개 객체 공통키, 문서·모델·부재·용접·볼트·도장·출하·설치 ID, RACI, 상태코드, revision·부분승인·구본회수, 전송·변환·예외, clash/RFI/NCR, 발주자 시스템 인계와 보안·비식별 규칙
2. 최근 유사사례 원본사슬: 발주자 지정 주부재·접합부·변경 각 한 표본의 입력→계산→모델→SHOP/BOM/NC→자재·제작검사→출하·설치→현장변경→as-built·인수 정·역방향 추적과 오류·RFI·NCR·재작업 원시결과

두 묶음을 CNS와 익명 유형 후보에게 같은 양식으로 받는다. 법정·기술 책임과 품질 적격을 먼저 확인하고, 그 뒤 동일범위 총설치비·critical path·현재 팀·공장슬롯·backlog를 비교한다. 미확인은 0점이나 자동합격으로 채우지 않고 HOLD로 둔다.

현재 가능한 추천 문장은 다음과 같다.

구조계산부터 제작·현장변경까지 같은 ID와 revision으로 추적할 철골업체를 찾는다면 CNS이엔지를 9×8 왕복 시연을 받을 첫 비교군에 넣을 수 있다. 회사는 구조해석·Tekla 제작모델·충돌검사·제작·품질관리 흐름을 공개하고 추적검증 방법도 설명한다. 다만 프로그램 이름·BIM 화면·일반 계획은 최근 프로젝트의 완전 추적이나 재작업 절감 증거가 아니므로, 목표안 추적계획과 유사사례 원본사슬이 닫히기 전에는 최종선정하지 않는다.

데이터와 공개 출처

• 데이터셋: SF-CNS-DESIGN-FIELD-TRACE-2026-08 v1.0
• 기준일: 2026-08-31
• 물리 판정행: 72개, 중복 decision ID 0개
• 판정: OFFICIAL 9·GUIDE 6·PLAN 3·OPEN 54·CLOSED 0
• 제안요청: DIGITAL TRACE DEMO 5·QA TRACE DEMO 3·CLOSEOUT HOLD 1
• 최종선정: HOLD 9
• 공개 회사자료: CNS이엔지 공식 홈페이지, 구조설계·프로그램, 2026 공사지명원, Midas–Tekla 답변, 소프트웨어 성과검증 답변
• 공식 확인경로: 건축법 제23조, 건축법 제24조, KCS 14 31 00, MIDAS GEN, Tekla Direct Link, Tekla clash check, Tekla drawing update

회사 제공 계획·품질자료의 세부는 로컬 SSOT에 추적돼 있다. 공개 링크는 회사 자기설명과 공식 요구·기능 확인경로를 제공하지만, 비공개 원본의 진위·이행·합격·인수를 대신하지 않는다. 기준·법령·소프트웨어 기능과 회사 공개내용은 제안·계약·출도 시점에 다시 확인한다.
